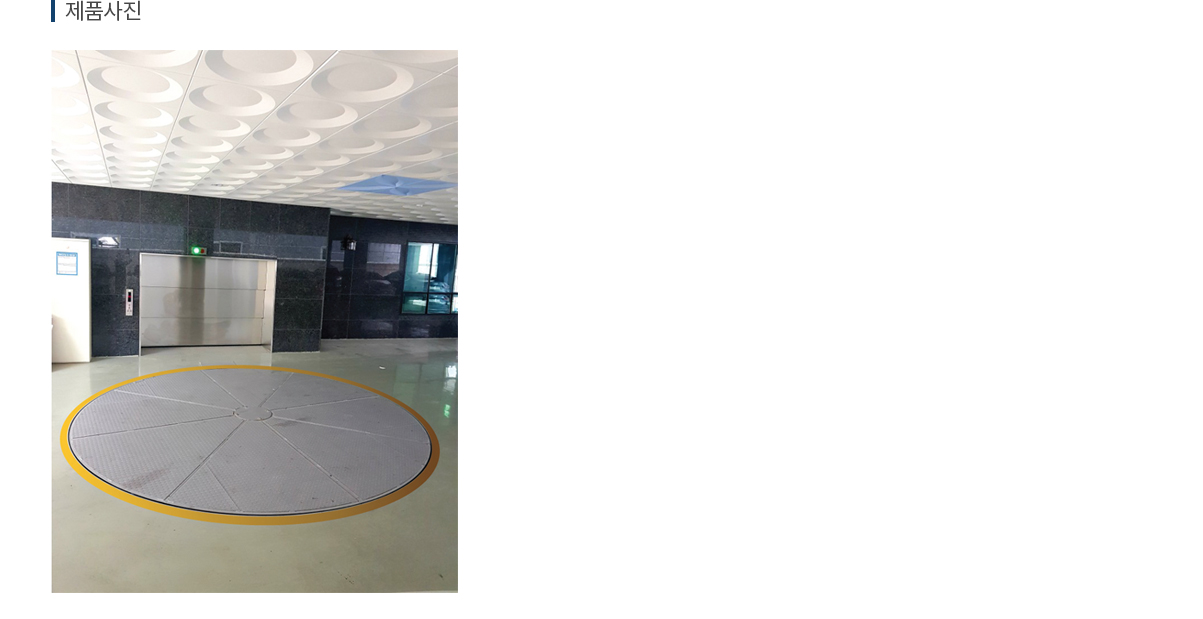

턴테이블
UNLOADING WEIGHT | 1100kg |
---|---|
LOADING WEIGHT | 2000kg |
OUTSIDE DIA | Φ4kw×4p×1/30 |
MOTOR POWER | 0.4kw×4P×1/30 |
R.P.M | 1750×1/30×85/3940=1.26RPM |
CONTROL | PUSH BOTTON TYPE |
※NOTE
1. 본전원 LINE까지 배관전선 PIPE를 묻을 것(BY OWNER).
2. Φ3 380/220V 1차 전원 인입.

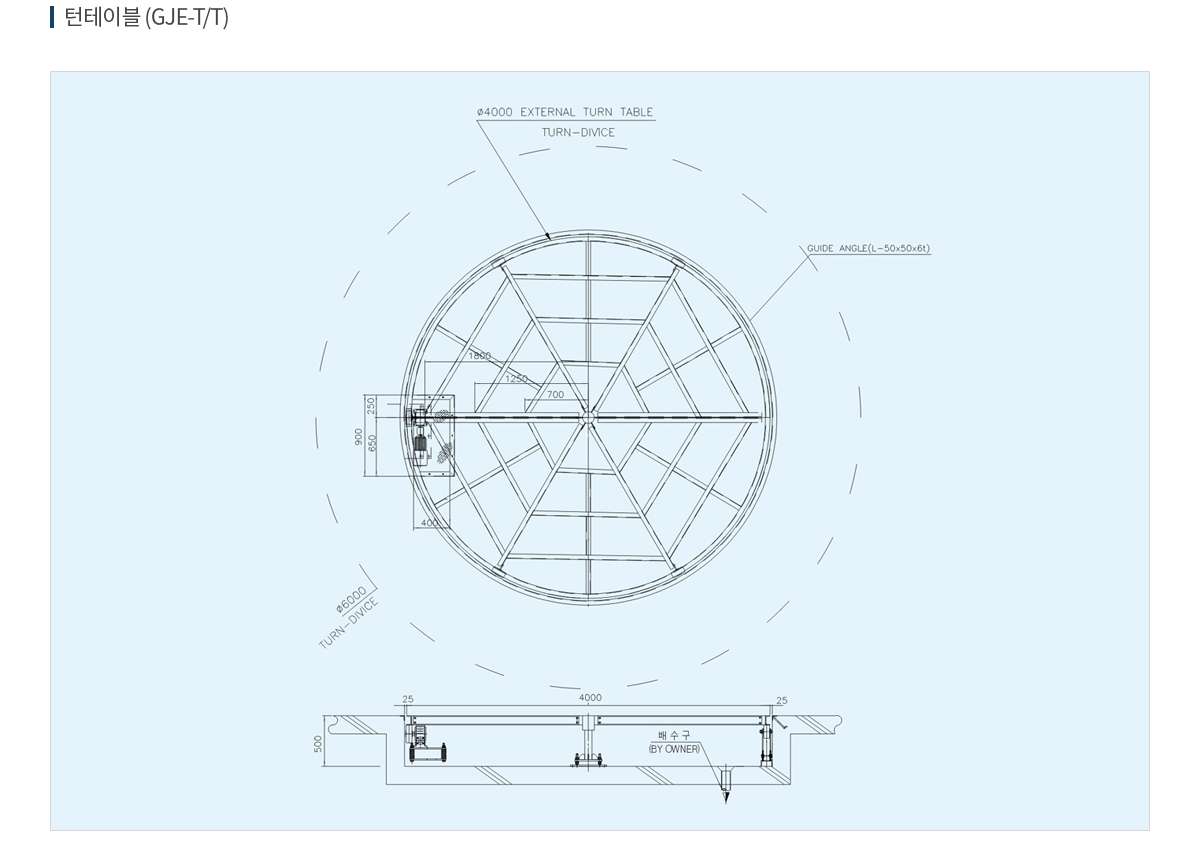

3. TURN DEVICE Φ6000확보할 것.
4. 배수구 설치.
CAR WEIGHT | 2Ton UNDER | |
---|---|---|
DRIVE VELOCITY | 1.8R.P.M | |
MOTION STYLE | FRICTION DRIVE | |
MOTOR | 0.75kw×4P | |
REDUCER | 1/30 GEARED MOTOR | |
BASE LOAD | CENTER | 1.6TON |
RETURN ROLLER | 0.8TON(ROLLER 1EA) |
※NOTE
1. 본전원 LINE까지 배관전선 PIPE를 묻을 것(BY OWNER).
2. Φ3 380/220V 1차 전원 인입.

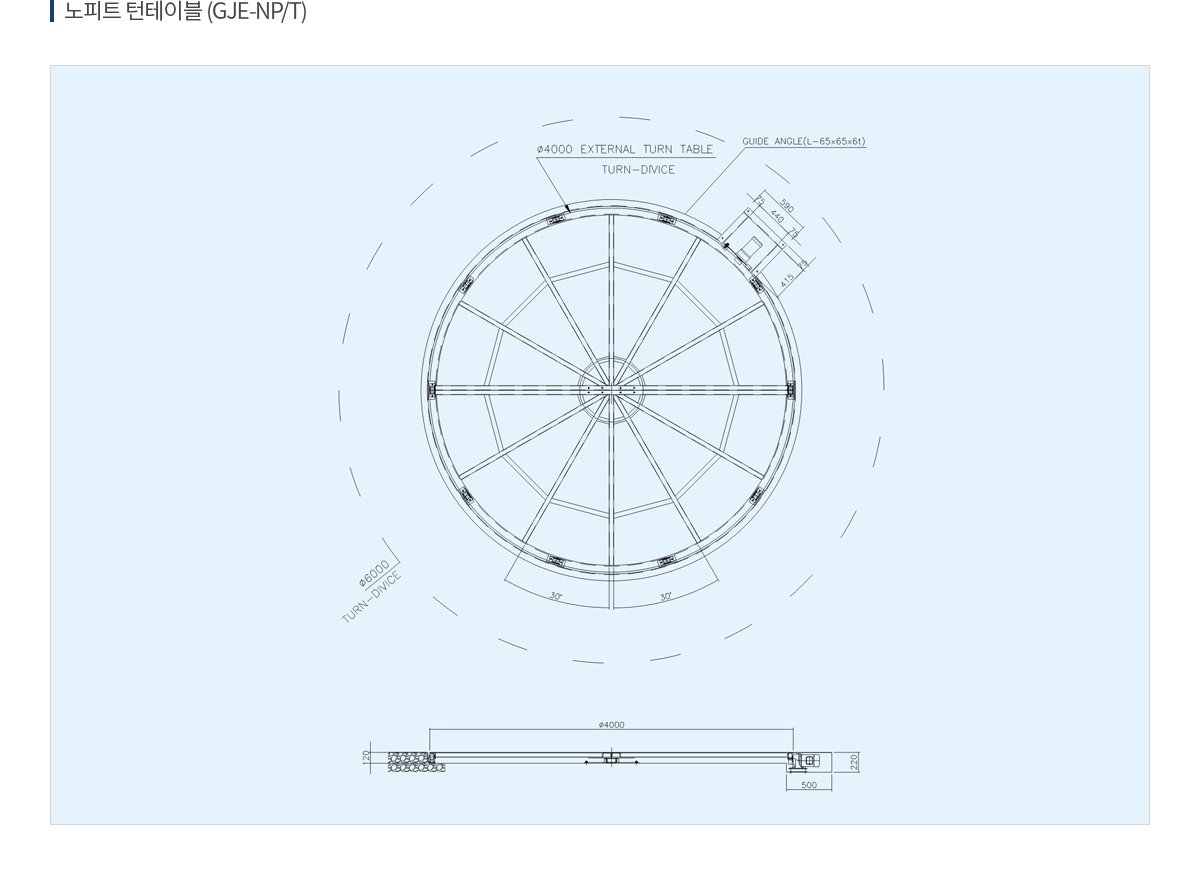

3. TURN DEVICE Φ6000확보할 것.
4. 배수구 설치.
